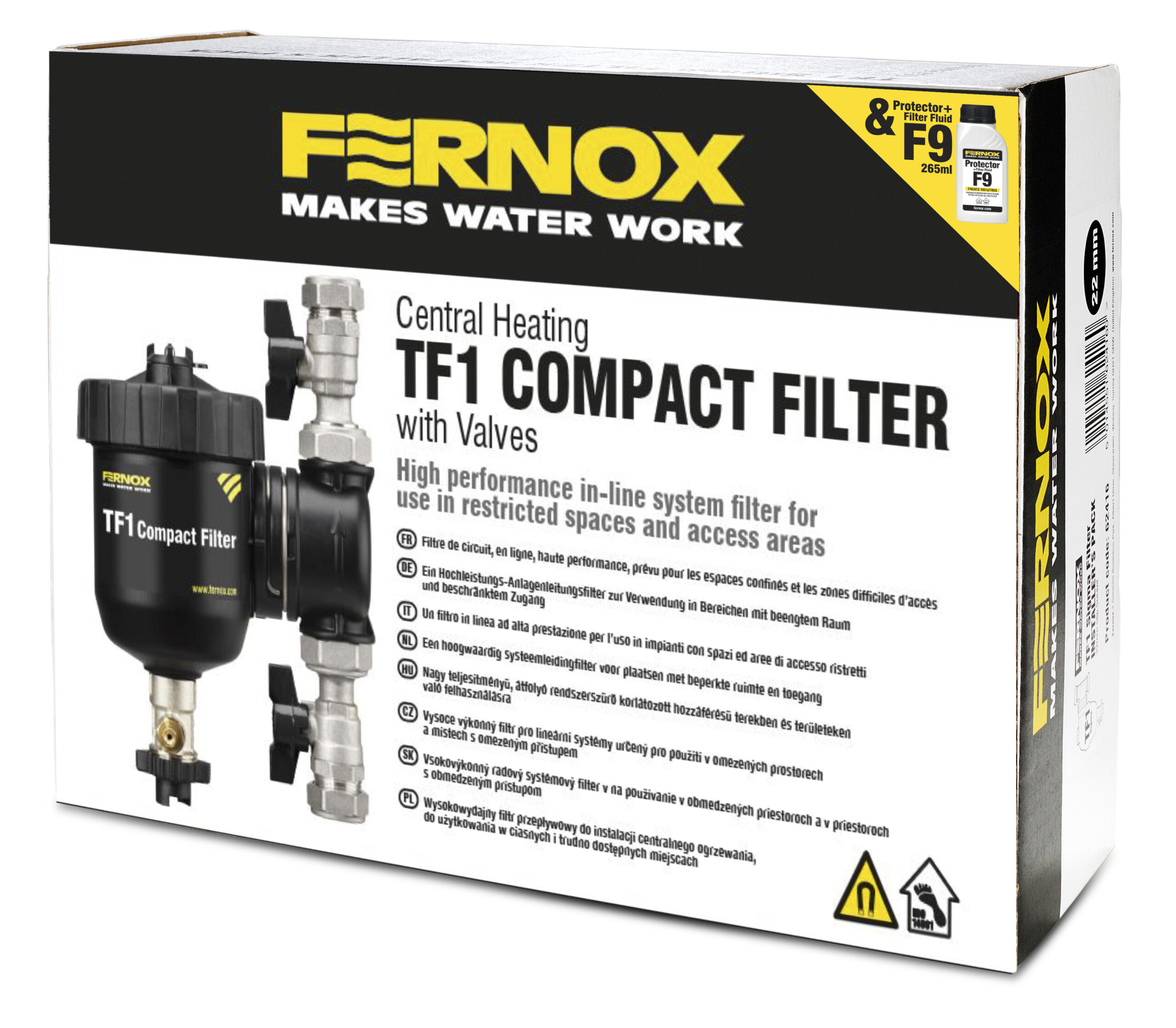

Ένα μαγνητικό φίλτρο συστήματος υψηλής απόδοσης, το TF1 Compact Filter είναι ιδανικό για μικρούς και περιορισμένους χώρους. Αυτό το σύνθετο πλαστικό φίλτρο τοποθετείται εύκολα σε κάθετες και οριζόντιες σωληνώσεις σε πολλαπλούς προσανατολισμούς. Ο σχεδιασμός του επιτρέπει τη σύλληψη μαγνητικών και μη μαγνητικών υπολειμμάτων με χρήση υδροκυκλωνικής δράσης και ειδικά σχεδιασμένων συγκροτημάτων μαγνήτη για τη συλλογή και τη συγκράτηση υπολειμμάτων εντός του φίλτρου πριν από την ασφαλή αφαίρεση. Γρήγορος καθαρισμός χωρίς ακαταστασία μέσω της βαλβίδας αποστράγγισης σε λιγότερο από 2 λεπτά – δεν χρειάζεται να αποσυναρμολογήσετε τη μονάδα. Παρέχεται με βελτιωμένο προϊόν αναστολής, το προστατευτικό υγρό φίλτρου+, το οποίο περιλαμβάνει ένα μέσο διασποράς για τη μεγιστοποίηση της αποτελεσματικότητας ενός φίλτρου στη συλλογή υπολειμμάτων. Ο συμπληρωματικός ρόλος της χημικής ουσίας και του φίλτρου παρέχει την απόλυτη προστασία του λέβητα και του συστήματος.
| Κωδικός Προϊόντος | Τύπος και Μέγεθος Τοποθέτησης | Φύλλο Δεδομένων Προϊόντος (PDF) |
|---|---|---|
| 62197 | pa_τύπος-εφαρμογής: with-valves | |
| 62241 | pa_τύπος-εφαρμογής: with-valves |
Το TF1 Compact Filter είναι κατασκευασμένο με ένα μηχανικό πολυμερές, κατάλληλο για εφαρμογές θέρμανσης και ψύξης. Το πολυμερές με ενίσχυση από γυαλί έχει καλή αντοχή στην υδρόλυση, καθώς και υψηλή αντοχή στην καταπόνηση και την τριβή. Το πολυμερές είναι συμβατό με γλυκόλες και πρόσθετα που χρησιμοποιούνται σε συστήματα κεντρικής θέρμανσης.
Το TF1 Compact Filter έχει σχεδιαστεί για να διασφαλίζει ελάχιστη απώλεια πίεσης, εκτός από τη διατήρηση υψηλής απόδοσης συλλογής. Ο μοναδικός υδροκυκλώνας, η διάταξη μαγνήτη και η περιοχή χαμηλής ροής έχουν σχεδιαστεί έτσι ώστε να επιτρέπουν στο φίλτρο να αιχμαλωτίζει μια σειρά από ρύπους του συστήματος, χωρίς να επηρεάζει το υπόλοιπο σύστημα θέρμανσης.
Το TF1 Compact Filter χρησιμοποιεί μια σειρά εξαρτημάτων υψηλής ποιότητας, τα οποία διασφαλίζουν τη βέλτιστη απόδοση του φίλτρου. Όλες οι βαλβίδες απομόνωσης έχουν σχεδιαστεί έτσι ώστε να επιτρέπουν στους χρήστες να τις χειρίζονται εύκολα με το χέρι, ενώ παρέχουν επίσης ασφαλή σύνδεση με το σύστημα και το σημείο συντήρησης. Ο μαγνήτης κατασκευάζεται με κορυφαία ποιότητα νεοδυμίου, επιτρέποντας υψηλό ρυθμό λήψης, καθώς και ισχυρό φιλτράρισμα που εξασφαλίζει συνεχή και συνεπή επίπεδα συλλογής.
Το TF1 Compact Filter μπορεί να συνδεθεί απευθείας στις σωληνώσεις χρησιμοποιώντας τις παρεχόμενες υποδοχές βαλβίδων. Το φίλτρο μπορεί να τοποθετηθεί σε οποιονδήποτε από τους 24 ξεχωριστούς προσανατολισμούς που ενεργοποιούνται από το μοναδικό μηχανισμό εισόδου/εξόδου. Το TF1 Compact Filter (δίπλωμα ευρεσιτεχνίας του Ηνωμένου Βασιλείου, χορηγηθείσα No.2448232) είναι ένα επαναστατικό φίλτρο εν σειρά, το οποίο συνδυάζει την υδροκυκλωνική δράση με ειδικά σχεδιασμένα συγκροτήματα μαγνήτη, για την αφαίρεση τόσο των μαγνητικών όσο και των μη μαγνητικών ρύπων από το νερό του συστήματος και την ασφαλή συγκράτηση εντός του φίλτρου πριν από την αφαίρεση. Το φίλτρο μπορεί να τοποθετηθεί σε κάθετες ή οριζόντιες σωληνώσεις, σύμφωνα με την κατεύθυνση ροής που υποδεικνύεται από το βέλος στην πολλαπλή. Το φίλτρο έχει σχεδιαστεί για την προστασία του λέβητα από τις βλαβερές συνέπειες της κυκλοφορίας υπολειμμάτων διάβρωσης, τα οποία έχουν συγκεντρωθεί στο σύστημα ως αποτέλεσμα χημικής αντίδρασης όταν το νερό έρχεται σε επαφή με τα μικτά μέταλλα που χρησιμοποιούνται σε ένα σύστημα θέρμανσης και ψύξης. Ιδανικά, το φίλτρο θα πρέπει να τοποθετηθεί στην επιστροφή στο λέβητα και μπορεί να τοποθετηθεί σε απόσταση έως 45⁰ από την κατακόρυφη θέση, εάν υπάρχει περιορισμός στο χώρο ή στο ύψος της κεφαλής.
Κατάλληλα υγρά:
Νερό
Ανασταλμένα διαλύματα γλυκόλης
Fernox Chemical Range / Πρόσθετα συστήματος
Μέγιστο ποσοστό Γλυκόλης: 50%
Μέγιστη πίεση λειτουργίας: 50 L/min
Μέγιστη θερμοκρασία λειτουργίας: 100⁰C
Ρυθμός λήψης: Έως και το 100% του συστήματος μολύνει
Λειτουργική αρχή
Το μολυσμένο νερό εισέρχεται στο φίλτρο μέσω της πολλαπλής, μεταφέροντας μια ποικιλία από συντρίμμια συστήματος και σωματίδια που διατηρούνται σε εναιώρημα. Αυτά τα κατάλοιπα, συμπεριλαμβανομένων των σιδηρούχων ρύπων όπως ο μαγνητίτης, κινούνται μέσα από την πολλαπλή και μέσα στο κύριο σώμα του φίλτρου.
Το TF1 Compact Filter χρησιμοποιεί υδροκυκλωνικό φιλτράρισμα. Ο υδροκυκλώνας είναι μια στατική συσκευή που ασκεί φυγόκεντρη δύναμη σε ένα υγρό μείγμα για την προώθηση του διαχωρισμού των σωματιδίων.
Η υδροκυκλωνική δράση έχει σχεδιαστεί για τη μετατροπή της εισερχόμενης ταχύτητας υγρού σε περιστροφική κίνηση. Καθώς εισέρχεται νερό στο φίλτρο, περιστρέφεται γύρω και κάτω από το εξωτερικό του φίλτρου, μεταφέροντας σωματίδια μαζί του. Το σχήμα του φίλτρου έχει σχεδιαστεί ώστε να δημιουργεί μια ζώνη χαμηλής ροής στο κάτω μέρος, όπου εναποτίθενται βαρύτερα σωματίδια.
Ο υδροκυκλώνας στο TF1 Compact Filter έχει βελτιστοποιηθεί ώστε να επιτρέπει τη μέγιστη ικανότητα φιλτραρίσματος τόσο του μαγνητικού όσο και του μη μαγνητικού υλικού.
Μόλις η ροή του νερού φτάσει στο κάτω μέρος του φίλτρου, το νερό επιστρέφει στο κέντρο του TF1 Compact Filter, μεταφέροντας σωματίδια πάνω από το περίβλημα του μαγνήτη, προωθώντας περαιτέρω μαγνητικό φιλτράρισμα και ενισχύοντας τις δυνατότητες συλλογής του φίλτρου.
Στη συνέχεια, οι ακαθαρσίες που συλλέγονται στο φίλτρο μπορούν να αποφορτιστούν αφαιρώντας το μαγνήτη από το περίβλημα και ανοίγοντας τη βαλβίδα αποστράγγισης. Αυτή η διαδικασία παρουσιάζεται στον οδηγό καθαρισμού και δεν απαιτεί τερματισμό του συστήματος ή αποσυναρμολόγηση του φίλτρου.
Περίβλημα φίλτρου – Γυαλί, πολυμερές μηχανικής
Πολλαπλή – Γυάλινο, πολυμερές μηχανικής
Βαλβίδα αποστράγγισης – Ορείχαλκος επινικελωμένος
Βαλβίδες απομόνωσης – Ορείχαλκος επινικελωμένος
Circlip – Ανοξείδωτο ατσάλι
Σφραγίδες & πλυντήρια – EPDM
Το Fernox Protector + Filter Fluid είναι ένα μείγμα αναστολέων και διασκορπιστικών διάβρωσης και αλάτων.
Μορφή: Υγρό
Οσμή: Αρωματική
Χρώμα: Ανοικτό Κίτρινο
pH (συμπ.): 8,3
pH (σε χρήση): 7,8 – 8,5
Ειδ. βάρος: 1.135 στους 20°C
Όπως συμβαίνει με όλα τα μαγνητικά προϊόντα, εάν έχετε εμφυτευμένη καρδιακή συσκευή, πρέπει να λαμβάνετε πάντα ιδιαίτερη προσοχή όταν χειρίζεστε οποιοδήποτε μαγνητικό φίλτρο.
Το Fernox Protector+ Filter Fluid F9 παρέχεται σε φιάλες των 500 ml.
Το Fernox Protector F1 ταξινομείται ως μη επικίνδυνο για την ανθρώπινη υγεία, αλλά όπως και με όλες τις χημικές ουσίες, φυλάσσεται μακριά από παιδιά. Σε περίπτωση επαφής με τα μάτια ή το δέρμα, ξεπλύνετε αμέσως με άφθονο νερό.
| Κωδικός Προϊόντος | Τύπος και Μέγεθος Τοποθέτησης | Γραμμωτός Κώδικας Μονάδας | Διαστάσεις Μονάδας(Βάθος x Πλάτος x Ύψος) | Γραμμωτός Κώδικας Εξωτερικής Συσκευασίας (ITF) | Διαστάσεις Εξωτερικής Συσκευασίας(Βάθος x Πλάτος x Ύψος) |
|---|---|---|---|---|---|
| 62197 | pa_τύπος-εφαρμογής: with-valves | ||||
| 62241 | pa_τύπος-εφαρμογής: with-valves |
