TF1 Delta Filter

Εγγύηση: 5 Years

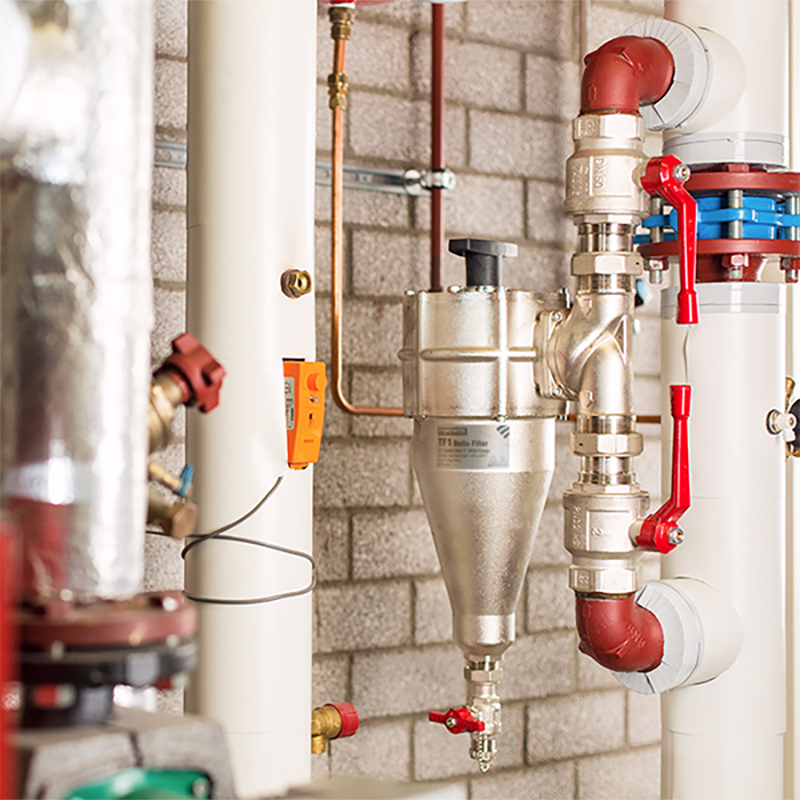

Σχεδιασμένο με ακρίβεια, το Fernox TF1 Delta Filter είναι ένα υψηλής ποιότητας, επινικελωμένο, ενσωματωμένο φίλτρο συστήματος από ορείχαλκο ειδικά σχεδιασμένο για την προστασία ζωτικών και δαπανηρών εξαρτημάτων σε εμπορικά συστήματα θέρμανσης και ψύξης μεγάλου όγκου και χαμηλής θερμοκρασίας. Το φίλτρο TF1 Delta Filter τρεις μεθόδους διήθησης: Μαγνητικό, υδροκυκλωνικό και αυτόματο ή χειροκίνητο απαερισμό. Προστατεύει τα βασικά εξαρτήματα από μαγνητικά και μη μαγνητικά κατάλοιπα, καθώς και από τον παγιδευμένο αέρα από το νερό του συστήματος. Είναι εύκολο να εγκατασταθεί, να συντηρηθεί και να καθαριστεί επιτόπου, ενώ το σύστημα λειτουργεί, και μπορεί να χρησιμοποιηθεί εν σειρά ή σε παράκαμψη.

  • Βέλτιστη απόδοση με μαγνητικό και υδροκυκλωνικό φιλτράρισμα για εμπορικά συστήματα μεγάλου όγκου
  • Γρήγορη και εύκολη εγκατάσταση κοντά στον τοίχο (με ελάχιστες απαραίτητες τροποποιήσεις στο σωλήνα). Ταιριάζει σε οριζόντιες και κατακόρυφες σωληνώσεις και στις δύο κατευθύνσεις ροής
  • Μέγιστη πίεση λειτουργίας: 16 bar (232 psi)
  • Αυτόματος Εξαεριστήρας με Αυτόματη Βαλβίδα Διακοπής – 12 bar (174 psi)
  • Μαγνήτης νεοδυμίου υψηλής ποιότητας για υψηλές θερμοκρασίες
  • Εγγύηση 5 Ετών
Filters Sort results
Reset Apply
Κωδικός προϊόντος
Τύπος
Μέγεθος
Δελτίο δεδομένων προϊόντος
62226
With Valves
2"
Επιπλέον πληροφορίες

Το TF1 Delta Filter κατασκευάζεται από ορείχαλκο υψηλής αντοχής, κατάλληλο για εφαρμογές θέρμανσης και ψύξης. Τα ορειχάλκινα συστατικά είναι επιχρωμιωμένα από νικέλιο για την αύξηση της ανθεκτικότητας και της αντίστασης, πράγμα που σημαίνει ότι το φίλτρο είναι συμβατό για χρήση με μια σειρά γλυκολών και προσθέτων που χρησιμοποιούνται σε συστήματα κεντρικής θέρμανσης.

Το TF1 Delta Filter έχει σχεδιαστεί για να διασφαλίζει την ελάχιστη απώλεια της κεφαλής πίεσης, διατηρώντας ταυτόχρονα υψηλή απόδοση συλλογής. Η υδροκυκλωνική δράση, η διάταξη μαγνήτη και η περιοχή χαμηλής ροής έχουν σχεδιαστεί έτσι ώστε να επιτρέπουν στο φίλτρο να αιχμαλωτίζει μια σειρά από ρύπους του συστήματος, διασφαλίζοντας παράλληλα ότι αυτό δεν θα επηρεάσει το υπόλοιπο σύστημα θέρμανσης.

Το TF1 Delta Filter χρησιμοποιεί μια σειρά εξαρτημάτων υψηλής ποιότητας που διασφαλίζουν ότι το φίλτρο προσφέρει την καλύτερη δυνατή απόδοση. Ο μαγνήτης κατασκευάζεται με κορυφαία ποιότητα νεοδυμίου, επιτρέποντας υψηλό ρυθμό λήψης, σε συνδυασμό με μια ανθεκτική σχεδίαση βαλβίδας αποστράγγισης, η οποία επιτρέπει τον καθαρισμό του φίλτρου χωρίς να απαιτείται τερματισμός λειτουργίας του συστήματος.

Εφαρμογή, τοποθέτηση και δοσολογία

Το TF1 Delta Filter είναι ένα φίλτρο υψηλής απόδοσης, το οποίο χρησιμοποιεί μαγνητική και υδροκυκλωνική δράση για την παροχή, τη συγκράτηση και την αφαίρεση ρύπων από το νερό του συστήματος. Ιδανικό για όλα τα συστήματα, όπως ζώνες, κλιμακωτό συλλέκτη χαμηλής απώλειας και εναλλάκτες θερμότητας από πλάκα σε πλάκα. Παρέχονται οδηγίες εγκατάστασης. Το φίλτρο μπορεί να τοποθετηθεί σε κάθετες ή οριζόντιες σωληνώσεις, σύμφωνα με την κατεύθυνση ροής που υποδεικνύεται από το βέλος στην πολλαπλή. Ιδανικά, το φίλτρο θα πρέπει να τοποθετηθεί στην επιστροφή στο λέβητα και μπορεί να τοποθετηθεί σε απόσταση έως 45⁰ από την κατακόρυφη θέση, εάν ο χώρος ή το ύψος της κεφαλής είναι περιορισμένο.

Συσκευασία, Χειρισμός και Ασφάλεια

Όπως συμβαίνει με όλα τα μαγνητικά προϊόντα, εάν έχετε εμφυτευμένη καρδιακή συσκευή, πρέπει να λαμβάνετε πάντα ιδιαίτερη προσοχή όταν χειρίζεστε οποιοδήποτε μαγνητικό φίλτρο.
Μεμονωμένα συσκευασμένο, με τις οδηγίες που περιλαμβάνονται. Δεν υπάρχουν ειδικές απαιτήσεις φύλαξης.

Απόδοση

Κατάλληλα υγρά:
Νερό
Ανασταλμένα διαλύματα γλυκόλης
Fernox Chemical Range / Σύστημα πρόσθετα
Μέγιστο ποσοστό Γλυκόλης – 50%

Εσωτερικός όγκος – 0,84 γαλόνια ΗΠΑ
Μέγιστη πίεση λειτουργίας – 16 Bar / 232 psi
Μέγιστος ρυθμός ροής – 53 γαλόνια ΗΠΑ / λεπτό
Αυτόματος εξαερισμός με βαλβίδα αυτόματης απενεργοποίησης – 12 Bar / 174 psi
Μέγιστη θερμοκρασία εργασίας – 248⁰F
Ρυθμός λήψης – Έως 100% των μολύνσεων του συστήματος

Δεδομένα απώλειας πίεσης
Το TF1 Delta Filter έχει δοκιμαστεί υδροστατικά
σύμφωνα με την οδηγία 97/23 / EC για τον εξοπλισμό υπό πίεση
στα 24 bar (348 psi) για βαθμολογία PN16

Αρχή λειτουργίας – Το μολυσμένο νερό εισέρχεται στο φίλτρο μέσω της πολλαπλής, μεταφέροντας μια ποικιλία από συντρίμμια συστήματος και σωματίδια που διατηρούνται σε αναστολή. Αυτά τα κατάλοιπα, συμπεριλαμβανομένων των σιδηρούχων ρύπων όπως ο μαγνητίτης, κινούνται μέσα από την πολλαπλή και μέσα στο κύριο σώμα του φίλτρου.
Το TF1 Delta Filter χρησιμοποιεί υδροκυκλωνικό φιλτράρισμα. Ο υδροκυκλώνας είναι μια στατική συσκευή που ασκεί φυγόκεντρη δύναμη σε ένα υγρό μείγμα για την προώθηση του διαχωρισμού των σωματιδίων.
Η υδροκυκλωνική δράση έχει σχεδιαστεί για τη μετατροπή της εισερχόμενης ταχύτητας υγρού σε περιστροφική κίνηση. Καθώς εισέρχεται νερό στο φίλτρο, περιστρέφεται γύρω και κάτω από το εξωτερικό του φίλτρου, μεταφέροντας σωματίδια μαζί του. Το σχήμα του φίλτρου έχει σχεδιαστεί ώστε να δημιουργεί μια νεκρή ζώνη στο κάτω μέρος, όπου εναποτίθενται βαρύτερα σωματίδια για ασφαλή αφαίρεση.
Ο υδροκυκλώνας στο TF1 Delta Filter έχει βελτιστοποιηθεί ώστε να επιτρέπει τη μέγιστη ικανότητα διήθησης τόσο του μαγνητικού όσο και του μη μαγνητικού υλικού.
Μόλις η ροή του νερού φτάσει στο κάτω μέρος του φίλτρου, το νερό επιστρέφει στο κέντρο του TF1 Delta Filter, μεταφέρει σωματίδια πάνω από το περίβλημα του μαγνήτη, προωθεί περαιτέρω μαγνητικό φιλτράρισμα και ενισχύει τις δυνατότητες συλλογής του φίλτρου.
Στη συνέχεια, οι ακαθαρσίες που συλλέγονται στο φίλτρο μπορούν να αποφορτιστούν αφαιρώντας το μαγνήτη από το περίβλημα και ανοίγοντας τη βαλβίδα αποστράγγισης. Αυτή η διαδικασία παρουσιάζεται στον οδηγό καθαρισμού και δεν απαιτεί τερματισμό του συστήματος ή αποσυναρμολόγηση του φίλτρου.

Προδιαγραφές

Περίβλημα φίλτρου – Χυτός ορείχαλκος (EN 1982-CC754S), επινικελωμένο
Πολλαπλή – Ορείχαλκος (EN 1982-CC754S), επινικελωμένο
Μαγνήτης – Νεοδύμιο
Βαλβίδα αποστράγγισης – Ορείχαλκος επινικελωμένος
Σφραγίδες & πλυντήρια – EPDM

Μετρήσεις όγκου
Filters Sort results
Reset Apply
Κωδικός προϊόντος
Τύπος
Μέγεθος
Διαστάσεις μεμονωμένης μονάδας
Γραμμικός κώδικας μεμονωμένης μονάδας
Διαστάσεις εξωτερικού κιβωτίου
Γραμμικός κώδικας εξωτερικού κιβωτίου (ITF)
62226
With Valves
2"
515 × 314 × 270 mm
5014551622265
270 x 314 x 515 mm
Cleaning Diagram
Dimensions Diagram
Fitting Diagram
Pressure Differential Graph
Install Position Diagram
