Προειδοποίηση: Πρέπει να διαβάσετε και να κατανοήσετε τις παρακάτω οδηγίες πριν από την εγκατάσταση και τη συντήρηση του προϊόντος.
Εγγύηση: Η Fernox παρέχει εγγύηση 5 ετών για το προϊόν, υπό την προϋπόθεση ότι χρησιμοποιείται σωστά και σύμφωνα με τους όρους που αναφέρονται στις τεχνικές προδιαγραφές.
Προετοιμασία για την εγκατάσταση
Βεβαιωθείτε ότι οι σωλήνες είναι καθαροί. Μην επιτρέπετε να κατακαθίσουν στο σύστημα υπολείμματα, ταινία ή οποιοδήποτε άλλο στερεό στοιχείο.
Εγκατάσταση
Οι βαλβίδες αντιψυκτικού Fernox πρέπει να εγκαθίστανται μόνο σε οριζόντια θέση, με την έξοδο στραμμένη προς τα κάτω, ώστε το αποστραγγιζόμενο νερό να ρέει σωστά και χωρίς εμπόδια.

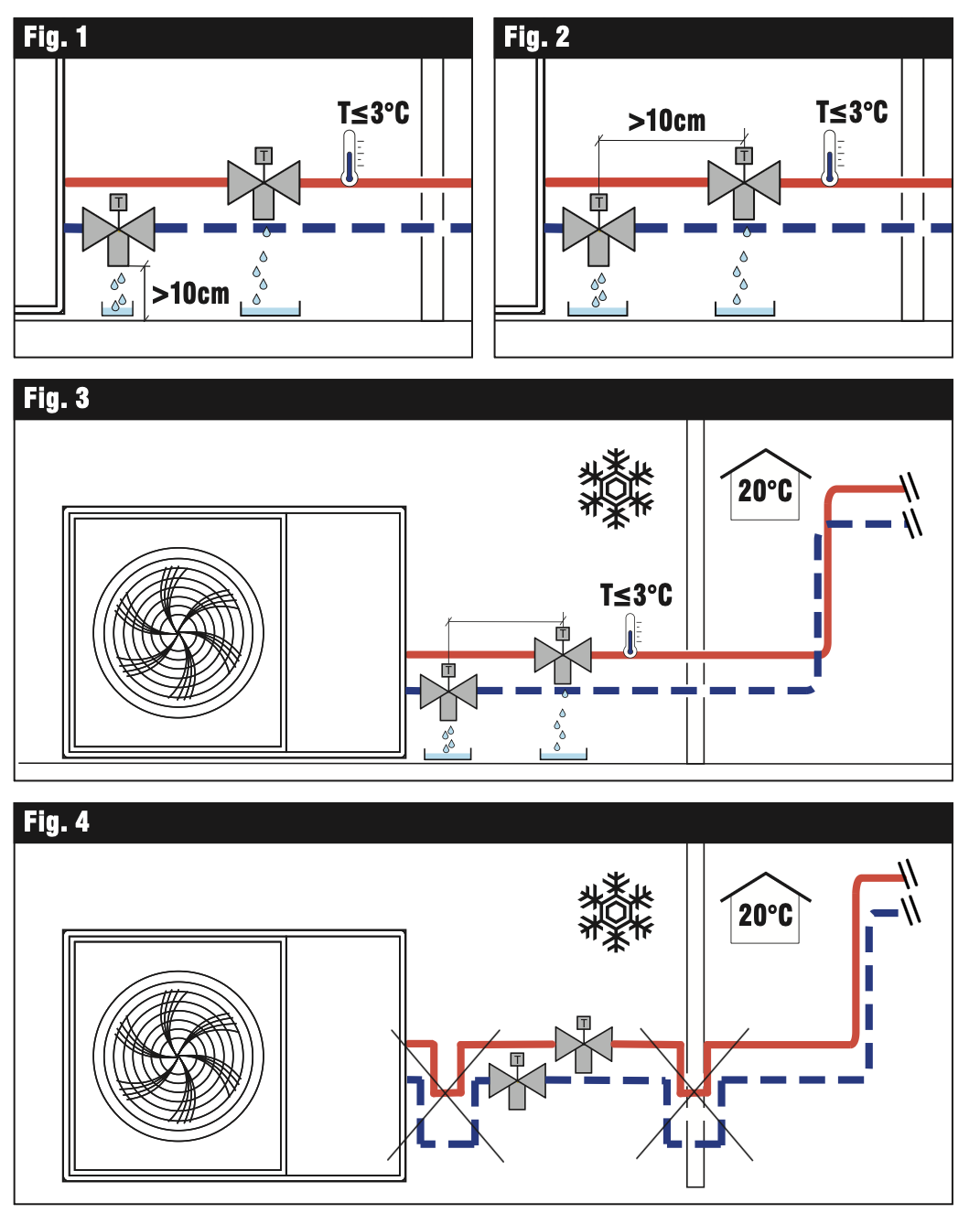

Οι βαλβίδες αντιψυκτικού Fernox πρέπει να εγκαθίστανται εξωτερικά, στο πιο κρύο σημείο του συστήματος, όπου υπάρχει κίνδυνος παγετού. Συνιστάται η εγκατάσταση βαλβίδας αντιψυκτικού Fernox και στους δύο σωλήνες (ροής και επιστροφής, Εικ. 3). Πρέπει επίσης να τοποθετούνται μακριά από πηγές θερμότητας που θα μπορούσαν να επηρεάσουν τη σωστή λειτουργία τους.
Διατηρήστε απόσταση τουλάχιστον 10 cm από το έδαφος (Εικ. 1). Διατηρήστε απόσταση τουλάχιστον 10 cm μεταξύ των βαλβίδων αντιψυκτικού, έτσι ώστε, σε περίπτωση εκκένωσης, η βαλβίδα που βρίσκεται πάνω να μην εκκενώνει πάνω στη βαλβίδα που βρίσκεται κάτω (Εικ. 2).
Σύμφωνα με τους κανονισμούς, η εκκένωση από τη βαλβίδα αντιψυκτικού πρέπει να διοχετεύεται σε κατάλληλο δίσκο συλλογής ή σωλήνα.
Συνιστάται να διατηρείται το σύστημα υπό πίεση ανά πάσα στιγμή, ακόμη και κατά την αποστράγγιση μιας βαλβίδας αντιψυκτικού Fernox.
Σε περιοχές με πολύ σκληρό νερό πρέπει να υπάρχει πρόβλεψη για επαρκή διήθηση και επεξεργασία του νερού πριν εισέλθει στο σύστημα, σύμφωνα με τα τεχνικά πρότυπα.
Μην πραγματοποιείτε συνδέσεις με σιφώνια.
Εάν το σχήμα του σωλήνα σύνδεσης ενδέχεται να δημιουργήσει φαινόμενο σιφωνίου (όπως φαίνεται στην Εικ. 4), η αποστράγγιση εμποδίζεται και η προστασία από τον παγετό δεν θα είναι πλέον εγγυημένη.
Μην χρησιμοποιείτε θερμοκρασία άνω των 65¬¨‚àûc.
Μόνωση
Η μόνωση εξασφαλίζει ότι το σύστημα λειτουργεί με βέλτιστη απόδοση. Όταν χρησιμοποιείτε μόνωση, τοποθετήστε την μόνο γύρω από το σώμα. ΜΗΝ ΚΑΛΥΠΤΕΤΕ τον διακόπτη κενού. Όταν η βαλβίδα είναι εγκατεστημένη εξωτερικά, πρέπει να προστατεύεται από βροχή, χιόνι και άμεσο ηλιακό φως.
Η Αντιψυκτική βαλβίδα TF1 επιτρέπει την αποστράγγιση του υγρού συστήματος όταν η θερμοκρασία του φτάσει σε μέση τιμή 3 °C. Αυτό αποτρέπει τη δημιουργία πάγου στο σύστημα θέρμανσης και ψύξης για την αποφυγή πιθανής ζημιάς στην αντλία θερμότητας και τις σωληνώσεις.
Η Αντιψυκτική βαλβίδα TF1 πρέπει να εγκατασταθεί σε οριζόντια θέση, με την έξοδο στραμμένη προς τα κάτω, για να επιτρέψει στο υγρό του συστήματος να ρέει σωστά, απαλλαγμένο από εμπόδια που επιτρέπουν στο σύστημα να αποστραγγίζεται γρήγορα και αποτελεσματικά. Η Αντιψυκτική βαλβίδα TF1 πρέπει να εγκατασταθεί σε εξωτερικούς χώρους, όπου μπορούν να σημειωθούν οι χαμηλότερες θερμοκρασίες και πρέπει να τοποθετηθεί μακριά από πηγές θερμότητας που θα μπορούσαν να επηρεάσουν τη λειτουργικότητα της αντιψυκτικής βαλβίδας.
Συνιστάται η εγκατάσταση της αντιψυκτικής βαλβίδας TF1 τόσο στους σωλήνες όσο και στους σωλήνες επιστροφής. Είναι βέλτιστη πρακτική η μόνωση της Αντιψυκτικής βαλβίδας TF1 χρησιμοποιώντας το κατάλληλο μέγεθος θερμικού καλύμματος που παρέχεται από τη Fernox.
Η κύρια λειτουργία της Αντιψυκτικής βαλβίδας TF1 είναι να ανιχνεύει πότε το υγρό στο σύστημα είναι κοντά στο πάγωμα. Όταν η θερμοκρασία στο σύστημα αντλίας θερμότητας πέσει κάτω από ένα συγκεκριμένο σημείο, η Αντιψυκτική βαλβίδα TF1 ανοίγει και απελευθερώνει μια μικρή ποσότητα υγρού.
Η Αντιψυκτική βαλβίδα TF1 αποτελεί βασικό συστατικό του συστήματος αντλίας θερμότητας, για την προστασία του συστήματος από ζημιές που προκαλούνται από το πάγωμα. Εάν το υγρό στο σύστημα παγώσει, θα μπορούσε να οδηγήσει σε δαπανηρές επισκευές και μη προγραμματισμένο χρόνο διακοπής λειτουργίας, αφήνοντας το κτίριο χωρίς θερμότητα.
Σώμα: Κράμα ορείχαλκου (EN 12165 CW 617 N-DW)
Τσιμούχες: EPDM
Σπείρωμα BSP: ISO 228-1
Σε ατομική συσκευασία, περιλαμβάνονται οδηγίες χρήσης. Δεν υπάρχουν ειδικές απαιτήσεις φύλαξης.
Υγρό συστήματος: Νερό
Μέγιστη στατική πίεση λειτουργίας: 10 bar
Εύρος θερμοκρασίας λειτουργίας: 0 – 75 βαθμοί Κελσίου
Εύρος θερμοκρασίας περιβάλλοντος: -30 / +60 βαθμοί Κελσίου
Θερμοκρασία υγρού (άνοιγμα): +3 βαθμοί Κελσίου
Θερμοκρασία υγρού (κλείσιμο): +4 βαθμοί Κελσίου
Ακρίβεια: +/-1 βαθμοί Κελσίου
Ροπή σύσφιξης: 60 N·m
